低温复合软管应用

主要应用于公路、铁路的槽车、储存罐体间、仓储库区、交换站、装卸平台、船舶、码头等化学设备装置及场合， 专为输送低温液态化学介质设计；

可输送低温至-196℃的液态化学介质。

低温复合软管特点

软管在输送低温介质有耐高压和柔韧的特点， 具有良好的耐冻、耐霜能力；

针对低温液态介质设计， 即使在液氮(LN2) ， 液化天然气(LNG) , 液化石油气(LPG ) 温度下能正常工作。

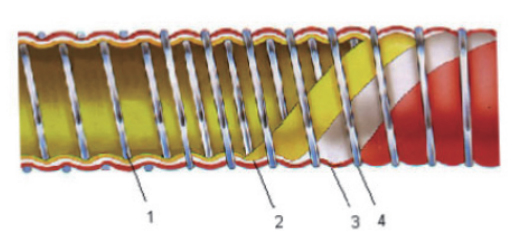

低温复合软管结构和材料

项目	1	2	3	4
部件名称	内层钢丝	内阻隔层	外覆层	外层钢丝
SST	不锈钢钢丝	耐寒树脂		不锈钢钢丝

低温复合软管技术参数

电阻	DN<50mm,   R≤2.5ohm/m; DN≥50mm, R≤1.0ohm/m
真空度	0.9bar
最大伸长率	≤10%(ISO1402试验压力)
最大扭曲度	≤10°/m(ISO1402试验压力)
最小爆破压力	4倍的允许工作压力
介质温度范围	-50℃~+50℃;-196℃~+80℃
设计、制造及检测标准	欧标   BS EN13766-2010

内径		最大工作压力	介质温度	最小弯曲半径	重量	单根最长生产长度
英寸 inch	毫米     mm	兆帕     MPa	℃	毫米     mm	千克/米kg/m	米M
1	25	1.4	-50℃~+50℃	150	1.3	30
1.5	40			200	1.75	30
2	50			200	2.4	30
2.5	65			200	3.2	30
3	80			250	4.9	30
4	100			500	9	40
5	125			500	11	20
6	150			660	12.6	20
8	200			900	20.1	15
10	250			2500	24.1	15
12	300			3500	30	15
1	25	2.5	-50℃-+ 50℃	150	1.4	30
1.5	40			200	2.2	30
2	50			200	2.8	30
2.5	65			200	3.6	30
3	80			250	5.6	30
4	100	2.5	-50℃-+50℃	500	9.7	40
5	125			600	10.4	20
6	150			660	14	20
8	200			910	22	15
1	25	1.4	-196℃-+ 80℃	150	1.4	30
1.5	40			200	2.2	30
2	50			200	2.8	30
2.5	65			200	3.6	30
3	80			250	5.6	30
4	100			500	9.7	40
5	125			600	10.4	20
6	150			660	14	20
8	200			910	22	15

*以上数据仅供参考

*根据运用的场合和环境不同，管体组成部件有不同材料的选择，为达到良好的性价比，请咨询技术部。
