输油复合软管应用

主要应用于仓储库区、交换站、装卸平台的液态油品管道传输的软连接部分；

能在常规条件下输送各种油品。

输油复合软管特点

质量轻， 具有高强度、安全性、柔韧性能好特性；

防静电结构设计， 接头同时接触内层钢丝和外层钢丝， 确保导电性。

有多种软管类型可供选择—GGP/SGP/SSP/SGT/SST。

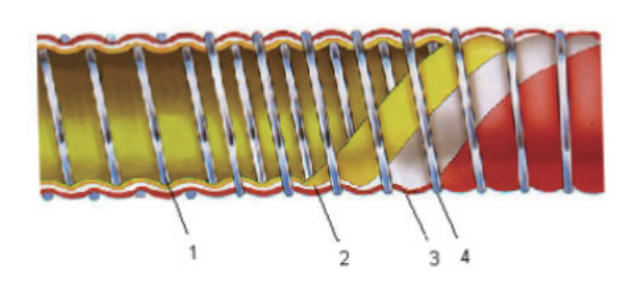

输油复合软管结构和材料

项目	1	2	3	4
部件名称	内层钢丝	内阻隔层	外覆层	外层钢丝
GGP	镀锌钢丝	PP	PVC涂层织物	镀锌钢丝
SGP	不锈钢钢丝	PP
SSP		PP		不锈钢钢丝
SGT		PTFE		镀锌钢丝
SST		PTFE		不锈钢钢丝

*定制软管不锈钢钢丝可为304 或316。

输油复合软管技术参数

电阻	DN< 50mm,   R≤2.5ohm/m;DN≥50mm, R≤1.0ohm/m
真空度	0.9bar
最大伸长率	≤10%(ISO1402试验压力)
最大扭曲度	≤10°/m(ISO1402试验压力)
最小爆破压力	4倍的允许工作压力
介质温度范围	-30℃~+80℃
设计、制造及检测标准	欧标   EN13765-2010

内径		最大工作压力	介质温度	最小弯曲半径	微量	单根最长生产长度
英寸     inch	毫米     mm	兆帕     MPa	℃	毫米     mm	千克/米kg/m	米M
1	25	1.0	-30℃~+80℃	125	0.95	30
1.5	40			150	1.15	30
2	50			200	1.47	30
2.5	65			200	2.2	30
3	80			300	2.4	30
4	100			400	4.4	40
5	125			500	11	20
6	150			575	12.6	20
8	200			800	20.1	15
10	250			1000	24.1	15
12	300			1200	30	15
1	25	1.4	-30℃~+ 80℃	200	0.95	30
1.5	40			200	1.7	30
2	50			225	1.8	30
2.5	65			225	2.9	30
3	80			350	3.5	30
4	100			400	5.5	40
5	125			500	7.8	20
6	150			575	12.6	20
8	200			800	20.1	15
10	250			1000	24.1	15
12	300			1200	30	15
1	25	1.6	-30℃~+80℃	200	0.95	30
1.5	40			200	1.75	30
2	50			225	2.4	30
2.5	65			225	3.2	30
3	80			350	4.5	30
4	100			400	7.9	40
5	125			510	9.7	20
6	150			600	12.6	20
8	200			800	22.1	15
10	250			1000	27	15
12	300			1200	32	15

*以上数据仅供参考

*根据运用的场合和环境不同，管体组成部件有不同材料的选择，为达到良好的性价比，请咨询技术部。
