化工复合软管应用

主要应用于仓储库区、交换站、装卸平台、化学工厂的液态化学介质管道传输的软连接部分；

能在常规条件下输送绝大部份液态化学介质。

化工复合软管特点

质量轻，具有高强度、安全性、柔韧性能好特性；

耐化学腐蚀范围广， 有多种软管类型可供选择一GGP/SGP/SSP/SGT/SST/EST/EGT。

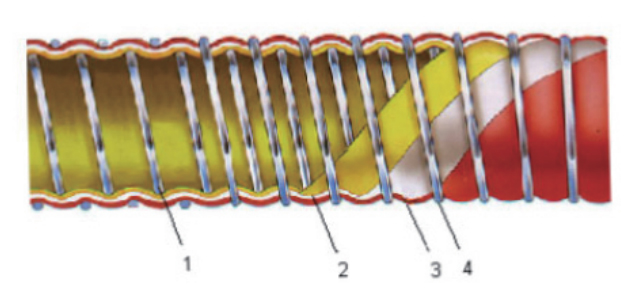

化工复合软管结构和材料

项目	1	2	3	4
部件名称	内层钢丝	内阻隔层	外覆层	外层钢丝
GGP	镀锌钢丝	PP	PVC涂层织物	镀锌钢丝
SGP	不锈钢钢丝	PP
SSP		PP		不锈钢钢丝
SGT		PTFE		镀锌钢丝
SST		PTFE		不锈钢钢丝
EST	ETFE 包覆钢丝	PTFE
EGT		PTFE		镀锌钢丝

化工复合软管技术参数

电阻	DN<50mm,   R≤2.5ohm/m; DN≥50mm, R≤1.0ohm/m
真空度	0.9bar
最大伸长率	≤10%(ISO1402试验压力)
最大扭曲度	≤10°/m(ISO1402试验压力)
最小爆破压力	4倍的允许工作压力
介质温度范围	-30℃-+80℃
设计、制造及检测标准	欧标   EN13765-2010

内径		最大工作压力	介质温度	最小弯曲半径	高度	单根最长生产长度
英寸     Inch	毫米     mm	兆帕     MPa	℃	毫米     mm	干克/米kg/m	米M
1	25	1.0	-30℃~+ 80℃	125	0.95	30
1.5	40			150	1.15	30
2	50			200	1.47	30
2.5	65			200	2.2	30
3	80			300	2.4	30
4	100			400	4.4	40
5	125			500	11	20
6	150			575	12.6	20
8	200			800	20.1	15
10	250			1000	24.1	15
12	300			1200	30	15
1	25	1.4	-30℃~+ 80℃	200	0.95	30
1.5	40			200	1.7	30
2	50			225	1.8	30
2.5	65			225	2.9	30
3	80			350	3.5	30
4	100			400	5.5	40
5	125			500	7.8	20
0.6	150			575	12.6	20
8	200			800	20.1	15
10	250			1000	24.1	15
12	300			1200	30	15
1	25	1.6	-30℃~+ 80℃	200	0.95	30
1.5	40			200	1.75	30
2	50			225	2.4	30
2.5	65			225	3.2	30
3	80			350	4.5	30
4	100			400	7.9	40
5	125			510	9.7	20
6	150			600	12.6	20
8	200			800	22.1	15
10	250			1000	27	15
12	300			1200	32	15

*以上数据仅供参考

*根据运用的场合和环境不同， 管体组成部件有不同材料的选择， 为达到良好的性价比， 请咨询技术部。
